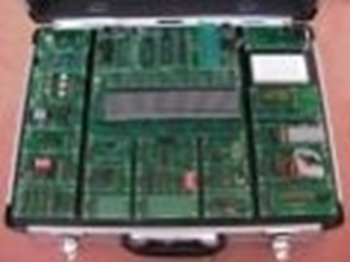

Atmel AVR MikroDenetleyici Eğitim Seti (MDS-A2)

Atmel AVR MikroDenetleyici EğitimSeti (MDS-A2) seti ile 8-20-28 ve 40 pin’li PDIP paket tipinde AVR entegreleri PC’nin USB port’undan göndereceğiniz elektrik sinyalleri ile programlayabileceksiniz. Programlamanız biter bitmez programınız, programladığınız AVR entegre üzerinde otomatik çalışmaya başlayacaktır. MDS-A2 ana modülü’ne uygun kablo aracılığı ile bağlayacağınız diğer modüller, AVR’ye ya giriş verisi ya da çıkış verisini görmeyi sağlayan uygulama modül’lerdir. Bu modüller AVR çalıştığında devrenin denenmesi için gerekli ortamı sağlar. Projenin özelliğine göre uygun port’lara bağlayacağınız modüller üzerinde AVR çalıştığında ne işlem yaptığınızı kolaylıkla görebileceksiniz.

Atmel AVR MikroDenetleyici Eğitim Setinin ( MDS-A2 ) Avantajları

Bu deney seti hazırlanırken her seviyede kullanıcının yararlanabilmesi hedeflenmiştir. AVR programlamaya yeni başlayan birinin ilk olarak deneyeceği bir butonla LED’i yakıp söndürme işlemi gibi basit işlemleri yapabileceği gibi, ileri seviyedeki bir kullanıcının RF iletişim gibi daha karmaşık işlemleri denemesi mümkündür. Ayrıca kitaplar kategorisi altında bulunan Atmel AVR ( ATtiny2313 ) Programlama kitabındaki örnek programların bu set üzerinde denenebilmektedir.

Eğitim setinin bir başka önemli özelliği ve avantajı da şudur:

Atmel AVR Mikrodenetleyici'lerinin özelliğinden dolayı, entegre konfigürasyonu program içerisinde ayrıca bir satırda yer almaz. Dolayısıyla hazırlanan programın özelliğine göre sigorta bitleri ( fuse bit ) ayrıca program gibi entegreye yazdırılır. Bu yazdırma esnasında uygun olmayan bir sigorta biti değeri seçilmişse entegre yeniden yazılamaz duruma gelebilir. Bu da entegrenin tekrar kullanılamaması anlamı taşımaktadır. Böyle bir programlama neticesinde kilitlenen AVR entegre, yüksek voltajlı bir programlama yapılarak fabrika değerlerine geri döndürülebilir. MDS-A2 Eğitim Seti bahsedilen yüksek voltajlı programlama özelliğine de sahiptir. Bu özellik, bu eğitim setinin en büyük avantajıdır. Kısaca bozulduğunu sandığınız entegrenizi fabrika ayarlarına geri döndürerek kullanabilirsiniz.

Atmel AVR Eğitim Setinin Kullanım Amaçları

• 1- Atmel firmasının ürünü olan AVR mikrodenetleyicilerin bir başka cihaza ihtiyaç duymadan, sorunsuz ve güvenilir biçimde programlamasını yapmak.
• 2- Programlanan bir AVR mikrodenetleyiciyi yerinden sökmeden, uygulama modunda otomatik olarak çalıştırmak ve program fonksiyonlarının incelenmesini sağlamak.
• 3- Hatalı sigorta biti programlamadan dolayı kullanıma kapanan ( kitlenen) entegrenin fabrika ayarlarına dönecek şekilde yeniden programlanmasını sağlamak.
• 4- Deney seti kapsamı dışında, kullanıcının geliştireceği ve üreteceği bir modülün de eğitim seti üzerinde ilave edilerek kullanılabilmesine imkan sağlamak.

MDS-A2 Eğitim Seti’nin Genel Tanıtımı

• 1- Eğitim seti, içi anti statik malzemeyle kaplı, dışı darbelere dayanıklı, alüminyum kaplı özel kabine sahiptir. Setin bütün üniteleri aynı kabin içerisinde bulunmaktadır. Kabinin kapağı istenirse sökülebilir özelliktedir.
• 2- Kullanıcı seviyesi olarak, mikrodenetleyici programlamaya yeni başlayanlardan profesyonel tasarım yapanlara kadar her kesime hitap edebilecek düzeyde seçilmiştir.
• 3- AVR Mikrodenetleyci programlandıktan hemen sonra kendiliğinden deney moduna geçer. Eğitim seti, AVR mikrodenetleyicinin programlanması ve devre üzerinden sökülmeden anında çalıştırılmasına imkan verecek niteliktedir.
• 4- Eğitim setinin beslemesi bir açma kapama anahtarı ile kontrol edilebilir nitelikte olup, bir PLOT gösterge ile durum takip edilebilir. Ayrıca Eğitim seti, üzerinde kolay erişilebilir nitelikte bir sigorta ile korunmaktadır.
• 5- Eğitim seti, programlama veya uygulama modunda olduğu birer LED gösterge ile izlenebilir.
• 6- Sigorta bitleri yanlış programlandığından dolayı kitlenen bir entegrenin, HVPP/HVSP programlama ünitesi ile yeniden programlanarak tekrar kullanılabilir duruma getirilebilir.
• 7- Eğitim seti modüler yapıya sahiptir ve kabin içerisine tek bir board halinde monte edilmiştir.
• 8- Tüm portlar herhangi bir modül girişine veya çıkışına sabit bağlı olmadığından, istenilen port istenilen herhangi bir modüle giriş veya çıkış olarak bağlanabilir.
• 9- Portlar çıkışları sabit olmadığı gibi port pinleri de seçilerek herhangi bir modül ile kullanılabilir.
• 10- Modüllerden birinde oluşabilecek bir arızadan dolayı Eğitim Seti’nin diğer üniteleri etkilenmez. Modülün yenisi ile değiştirilmesi veya tamiri çok kolaydır. Modül yenisi ile değiştirildikten veya tamir edildikten sonra yerine takılarak, setin bütünlüğünü kısa zamanda yeniden kazandırılabilir.
• 11- Modüllerden herhangi biri yerinden kolayca sökülebilir. Geliştirilen yeni bir modül sökülenin yerine takılabilir. Bu özellik öğrencilerin eğitimi açısından çok önemlidir. Öğrencinin kendi tasarımını eğitim setine modül olarak ilave etmesi mümkündür. Bu da öğrencinin güvenini artıran önemli bir unsurdur.
• 12- Geliştirme için ayrılan modül kullanılarak, üzerinde yeni bir tasarım yapılabilir ve eğitim setine yeni bir modül olarak eklenebilir.
• 13- Bağlantı sırasında 10’lu IDC yassı şerit kablo kullanılır. Dolayısıyla set üzerinde kablo karmaşası yoktur.
• 14- Eğitim setinde kullanılacak olan ATMEL AVR 90S, ATtiny, ATmega mikrodenetleyici komut setinin tüm özelliklerini kapsamaktadır.
• 15- Eğitim seti, AVR STUDIO-BASCOM-AVR C ve benzer C derleyicileri ile tamamen uyumludur.
• 16- Eğitim seti üzerindeki mikrodenetleyiciler USB port aracılığı ile programlanır.
• 17- Eğitim seti üzerindeki osilatöre ait kristal bir anahtar yardımı ile değiştirilmek suretiyle 4 MHz ve 16 MHz olarak kullanılabilir.Tüm modüllerde +5V, GND standart olarak bulunmaktadır.
• 18- Eğitim seti üzerindeki tüm AVR soketlerine bağlı olan RESET devresi mevcuttur. Yazılı AVR’nin hangi sokette olduğu önemli değildir. Yeniden çalıştırmak için bir kez RESET butonuna basmak yeterlidir.
• 19- Eğitim seti üzerinde bulunan ISP soketi kullanılarak bir başka devredeki AVR’nin yerinden sökülmeden programlanması yapılabilir.
• 20- Eğitim seti üzerinde, yeni devre oluşturmaya imkan verecek şekilde proje board bulunmaktadır.
• 21- Eğitim seti ile birlikte verilen "Kullanım Kılavuzu ve Uygulamalar" kitapçığında, eğitim seti üzerinde bulunan modüllerle ilgili yeter sayıda örnek bulunmaktadır. Kitapta deneylere ait özellikler, elektronik devre şemaları, eğitim seti bağlantı resimleri, deneyde kullanılan AVR dışındaki diğer eleman özellikleri, tablolar ve diğer bilgilere yer verilmiştir.

Atmel AVR MikroDenetleyici Eğitim Seti (MDS-A2) Özellikleri

• 1. PC üzerinden bir DC motorun yön ve devir kontrolü yapılarak çalıştırılması.
• 2. Set üzerinden ısı ölçmek ve PC de göstermek
• 3. PC üzerinden Step motorunkontrolü
• 4. PC üzerinden 8 bit çıkış kontrolü (LED kontrolü v.s)
• 5. PC ekranından üç faz üzerindeki alıcıların kontrolü
• Tüm soketlerdeki AVR için RESET devresi ve butonu.
• Güç anahtarı ve gösterge LED’i
• Programlama ve deney modu durumunu gösteren LED göstergeler
• Programlama için USB bağlantısı
• 4x4 Keypad tuş takımı devresi
• 2 satır 16 karakter alfanümerik LCD devresi
• 64x128 piksel grafik LCD modülü devresi (LCD dahil değildir)
• LCD’ler için ayrı ayrı parlaklık ayarları devresi
• Seri EEPROM (I2C 24C32) devresi
• RTC (Real Time Clock) gerçek zaman saati devresi
• RTC deneyleri için 32.768 KHz kristal devresi
• Pozitif ısı katsayılı (PTC) eleman devresi
• Negatif ısı katsayılı (NTC) eleman devresi
• Hall effect sensor devresi
• LM35 ısı sensörü devresi
• Foto direnç (LDR) devresi
• Analog giriş için çok turlu 0’dan +5 volta tirimpot devresi
• Analog giriş için 2 adet 0’dan +5volta trimpot devresi
• Buzzer devresi
• 4 adet 7 parçalı display (ortak katotlu) devresi
• 8 Adet LED gösterge devresi
• 8 Adet mini buton ve 8li DIP swich devresi
• Step motor (1.8 deg/step) ve step motor sürücü devresi
• DC motor ve mosfet DC motor sürücü devresi
• DC motor ve DC motor devrini optocoupler elemanı ile sayma devresi
• RS232 ve RS485 haberleşme arabirimi devresi
• USB haberleşme konektörü
• PS2 PC klavye giriş konektörü
• ISP çıkış konektörü (devre üzeri programlama özelliği)
• Her port için TTL haberleşme soketleri
• 8 Kanal 10 bit ADC devresi
• 8 Bit DAC devresi
• Kayan yazı devresi (8 karakter 5x7 nokta LED matrix display)
• Opto diyak ile sürülen 3 adet Triyak devresi (Harici yükler kontrol edilebilir.) Sıfır geçiş dedektörü.
• 433 Mhz ASK modüleli seri veri haberleşme için RF ALICI/VERİCİ devresi
• FSK moduleli seri veri haberleşme için Infrared ALICI ve VERICI devresi
• Rotary encoder devresi (A-B encoder)
• Kare dalga osilatör devresi (0-25 Khz)
• Potansiyometre (2 adet ayarlı 1 adet çok turlu 0-5 volt aralığında DC çıkışlı) devresi
• Eğitim seti üzerine montajlı Proje boardu
• Program ,Deney ve Power led göstergeleri devresi
• Programlama ve deneyler için değiştirilebilir osilatör devresi
• Her port için hazırlanmış özel genişleme soketleri.
• Kullanıcının gereksinim duyacağı kendi modülünü hazırlaması için boş modül

Besleme ünitesi:

Şebeke girişi : 220V AC/50Hz (±%10)

Şebeke giriş kablosu: IEC/1,5 metre topraklı

Açma kapama anahtarı: Basmalı tip. Işık göstergeli

Eğitim seti besleme ünitesi: SMPS (Swich mode power supply) +12, volt 2 Amper kısa devre korumalı

Sigorta: Kolay erişilebilir. Sökülüp takılabilir. Sürgülü tip.

Bağlantılar:

Portlarla üniteler arası: 10’lu IDC yassı kablo, 1mm kablolu jak

Entegreler: Her entegreye ait entegre soketi

Eğitim seti kabini: İç kısmı anti statik malzeme kaplı, dışı alüminyum yapılı,darbelere dayanıklı ve sökülebilir kapaklı.

Eğitim seti montajı: Kabin içerisine tek board halinde

Eğitim Setine Dahil Olan Standart Aksesuarlar

• 1 Adet Atmega32 entegresi
• 1 Adet Atmega8 entegresi
• 1 adet Attiny2313 entegresi
• 1 Adet USB programlayıcı kablosu
• 1 Adet Seri iletişim kablosu
• 4 Adet IDC 10’lu yassı kablo
• 6 Adet pin bağlantı kablosu
• 1 Adet kullanım kılavuzu ve uygulamalar kitabı
• 1 Adet Atmel AVR Programlama (Attiny2313) kitabı
• 1 Adet CD

CD içeriği

• ATMEL AVR ile ilgili gerekli (lisans gerektirmeyen) yazılımlar.
• AVR Programlama yazılımları.
• Hizmet programları.
• Örnek programlar.
• Veri katalogları.
• AVRProjeleri.

Modüller üzerinde bulunan entegrelerProgramlama (PROM) Modülü üzerindeki entegreler

1. L293D	2- HCF4094 (5 adet)		ATmega8
3- LM358N	4- ADC0804		2- ATtiny2313
5- DAC0800	6-LM741		3- 74LS125
7- 24C32	8- PCF8583
9- MOC3042 (3 adet)	10- LM555
11- ULN2003	12- 74LS47
13- MAX232	14- MAX485

ATMELATmega ve ATtiny entegreler
ATmega128	ATmega2560	ATmega644	ATtiny12
ATmega1280	ATmega2561	ATmega649	ATtiny13
ATmega1281	ATmega32	ATmega6490	ATtiny2313
ATmega16	ATmega324	ATmega8	ATtiny2323
ATmega162	ATmega3290	ATmega8515	ATtiny25
ATmega164	ATmega64	ATmega8535	ATtiny26
ATmega168	ATmega640	ATmega88	ATtiny45
ATmega169

• 8-20-28 ve 40 pin’li PDIP tipi AVR'lerin yerleştirilebileceği soketler yer alır.
• Programlama modülü üzerinde yerleşik programlayıcı devresi vardır. PROM üzerine takılan bir AVR’in Programlaması PC’nin USB port’undangönderilen verilerle yapılır.
• Ana modül üzerinde bulunan 5 adet 2x5 header pin konektör vasıtasıyla diğer uygulama modüllerine bağlantı yapılır. 2x5 header soket ile yapılan bağlantıda bir port pinlerinin pinlerinin tamamı 2x5 ICD flat kablo aracılığı ile uygulama modüllerine bağlanır. Program geliştirirken pin bağlantısında esneklik sağlamak amacıyla 1x10 sıralı header soketler de bulunmaktadır. Set ile verilen 2’li ve 4’lü bağlantı kabloları aracılığı ile PROM’un bir portunun istenilen pini uygulama modülü üzerindeki istenilen bir pine bağlanabilir.
• Her port konektörü üzerinde bulunan 10 pinden 2’si diğer modüle gerilim sağlamak için, geriye kalan 8 pin de bir port’taki data pin’leridir.
• Sisteme güç girişi PROM modülü üzerinden yapılır. Diğer modüllere 10’lu veya 2’li veri kabloları ile taşınır.

KAYAN YAZI MODÜLÜ (KYM)

Sabit veya kayan yazı uygulamalarının yapıldığı uygulama modülüdür.

• 8 adet 5x8 matriks blok LED’lerden oluşturulmuştur. 8 harf aynı anda display üzerinde görüntülenebilmektedir.
• Sütunlar 4094 entegresi ile sürülmektedir.
• Satırlar ise AVR’nin iki portundan (8’i data 4’ü kontrol pini) 8 bit'lik veriler ile sürülebilmektedir.

RS232&RS485 SERİ İLETİŞİM MODÜLÜ (RS232-RS485)

• MDS-A2 deney seti ile seri iletişim uygulamaları geliştirebilmek amacıyla tasarlanan modüldür.
• DB9 seri port girişiyle PC arasındaki bağlantı RS232 kablosuyla yapılır.
• Modül üzerinde MAX232 gerilim uyumlaştırıcı entegre ve RS485 entegresi bulunmaktadır.
• RS485 entegresi bulunan diğer cihazlarla seri haberleşebilmek için gerekli pin bağlantı uçları konektör üzerine çıkarılmıştır.

• Değişik tipte (Örneğin GDM12864A, GDM12864B gibi) grafik LCD’leri yerleştirebileceğiniz, soketlerin yer aldığı modüldür.
• Ayrıca 8 bit data formatında alfanümerik LCD’ye yazı yazdırma deneyleri yapmak için, 44780 uyumlu chip’li LCD‘leri yerleştirebileceğiniz soketler de yer alır (1x14 ve 2x8 sıralı header pinler bulunmaktadır.)

• 4’lü ortak katot display ve 74LS47 sürücü entegresinin yer aldığı modüldür.
• 74LS47 entegresine ve ortak anot uçları sürmek için gönderilen veriler tek bir porta bağlanır.
• 7 segment display’ler ortak anotludur ve her biri BC327 PNP transistörle sürülmektedir.
• 4 displayde de rakam görüntülemek için AVR programlanırken tarama yöntemi kullanılır.

STEP MOTOR MODÜLÜ (STP)

• ULN2003 entegresi ve üzerinde 5V ile çalıştırılabilen STEP motor bulunan modüldür.
• Step motor deneyleri için tasarlanmıştır. Step motor sürücüsü devrenin üzerinde olduğu içinmodülü AVR ana PROM modülünün herhangi bir port’una bağlayarak doğrudan çıkış ünitesi olarak kullanabilir.

LED MODÜLÜ (LED)

• 8 adet LED’in yan yana dizilerek bir porttan gönderilen binary sayıları izlemek amacıyla kullanılır.
• Modül üzerinde bir de Buzzer bulunmaktadır. Bu buzzer kullanılmak istendiğinde J10 jumperi BUZZER tarafına alınır.
• AVR programlamayı öğrenmenin ilk aşamalarında yapılabilecek basit deneyleri bu modül kullanılarak yapılabilir.
• LED’lere 330 ohm’luk dirençler seri olarak bağlandıktan sonra uçları GND’ye bağlıdır (High aktif sürmeye uygun).

PS2/USB MODÜLÜ (PS2/USB)

• Bilgisayar klavyesinden AVR’ye senkron seri iletişim protokolü ile veri yollamak için veya AVR ile bilgisayar USB portu arasında seri iletişim uygulamaları yapmak için kullanılır.
• Modül üzerinde 1 adet PS2 klavye konektörü, 1 adet de B tipi USB port konektörü bulunmaktadır.

ANALOG GİRİŞ MODÜLÜ (ANLG)

• PROM üzerindeki AVR’ye analog veri girişi sağlamak amacıyla tasarlanmış modüldür.
• AVR’ye 8 ayrı kanaldan analog giriş yapmaya olanak sağlar. Devrede 2 adet normal trimpot, bir adet çok turlu trimpot, LM35 (ısı sensörü), LDR (ışık sensörü), PTC ve NTC ısı sensörleri, Hall effect sensörü yer almaktadır. A4 girişine ise kullanıcının ihtiyacına göre kendi istediği analog giriş sensörü yerleştirebilmesi için pin’ler yer alır.

OPTODİYAK MODÜLÜ (ODM)

• Bu modül üzerinde 3 adet opto izolatör aracılığı ile sürülen 3 adet triyak bulunmaktadır.
• Kontrol edilmek üzere 3 ayrı kanallı AC gerilim ile çalışan alıcı bağlanabilir. Alıcı uçlarının bağlantılarının yapılabilmesi için üç adet giriş/çıkış ve bir adet ortak nötr bağlantılarının yapılabilmesi için klemens bulunmaktadır.

DC MOTOR ve DEVIR SAYMA MODÜLÜ (DCM)

• Modül L293D sürücü entegresi ile 5 voltluk DC motor kontrol deneyleri yapmak için kullanılır.
• PWM metodu ile motor hız kontrolü ve dönüş yönü değiştirme uygulamaları yapmak için ideal bir modüldür.
• Modül ile ayrıca motor devir sayısını ve hızını ölçmek için IR alıcı-verici sensörleri bulunmaktadır.
• IR sensörden okunan gerilimi yükseltmek için bir de LM741 opamp devresi yer almaktadır.

ADC MODÜLÜ (ADC)

• Üzerinde ADC0804 entegresinin bulunduğu modüldür.
• AG pininden girilen 0-5 V arasındaki analog gerilim, 8 bit’lik dijital veriye dönüştürülür.
• Anlog veri girişi ANLG modülünün istenilen bir analog eleman çıkışına 2’li bağlantı kablosu ile bağlanabilir.
• Dijital veri 2x5 lik header pinlerden kablo aracılığı ile PROM üzerindeki herhangi bir porta bağlanabilir.

DAC MODÜLÜ (DAC)

• Üzerinde DAC0808 entegresi ve LM741 OPAMP’ının bulunduğu modüldür.
• 2x5 lik header konektöre PROM üzerindeki herhangi bir porttan alınan dijital veriyi analog gerilime dönüştürmek amacıyla tasarlanmıştır. LM741 entegresi ise DAC’ın çıkışındaki gerilimi 0~5V arasında değişebilen gerilime yükseltmek amacıyla kullanılmıştır.
• Modül üzerindeki DIP switch, PROM’dan bağımsız olarak DAC0808 entegresine dijital veri sağlayabilmek amacıyla konulmuştur. Dijital veri PROM üzerindeki AVR’den gönderilmek istenildiğinde bu DIP switch’ler OFF konumuna alınır.
• DAC0808 entegresinin besleme gerilimi +12 V pozitif güç kaynağı gerektirir. Bu gerilimi sağlamak amacıyla PROM üzerinde +12V, GND pinleri bulunmaktadır. 2’li bağlantı kablosu ile bu gerilim modül üzerine taşınabilir.

4x4 KEYPAD MODÜLÜ (KEYPAD)

• İsteğe bağlı olarak 4x4 veya 4x3 keypad deneylerinin yapılabileceği modüldür.
• Devrede 16 buton yer alır. Matrix dizili bu butonlardanAVR’nin 8 pin’ine 16 ayrı butondan girilen verilerin alınması sağlanır.
• Satır ve sütunlar 10K dirençlerde pull-up yapılmıştır.

GELİŞTİRME MODÜLÜ-1 (GM-1)

• Set üzerinde 2 adet geliştirme modülünden küçük boyutta olanıdır.
• MDS-A2 deney setinin geliştirilebilir olabilmesini sağlamak amacıyla yerleştirilmiş delikli pertinax işlevi görür. PROM üzerindeki portlara bağlantı için gerekli 2x5 ve 1x10 header konektörler yer almaktadır.
• Kullanıcının kendisinin geliştirdiği bir giriş veya çıkış modülünü kurarak set üzerinde kolaylıkla kullanabilmesini sağlamak amacıyla üretilmiş bir modüldür.

EXTRA PIC MODÜLÜ (EXT-PIC)

• Microchipfirmasına ait 18 pin’li PIC mikrodenetleyicinin kullanılabileceği modüldür. Atmel AVR MCU ile PIC MCU’larla ortak kullanılarak geliştirilebilecek projelerde kullanmak üzere hazırlanmıştır.
• Sol tarafta A portu sağ tarafta da B potu pinleri 2x5 header konektörlere çıkarılmıştır.
• PIC ile AVR arasında haberleşme uygulamalarında kullanılabilir.
• Bir başka sete ait PROM üzerindeki AVR’ler ile PIC kullanılarak gönderilen verilerin seri haberleşme ve uzaktan kumanda (IR veya RF) deneylerinde sıkça kullanılacak bir modüldür.
• Örneğin 4x4KEYPAD modülünden PIC vasıtasıyla okunan veriyi PROM üzerindeki AVR’ye seri olarak gönderme uygulamasında kullanılabilir.

GELİŞTİRME MODÜLÜ-2 (GM-2)

• Set üzerinde 2 adet geliştirme modülünden büyük boyutta olanıdır.
• MDS-A2 deney setinin geliştirilebilir olabilmesini sağlamak amacıyla yerleştirilmiş delikli pertinax işlevi görür. PROM üzerindeki portlara bağlantı için gerekli 2x5 ve 1x10 header konektörler yer almaktadır.
• Kullanıcının kendisinin geliştirdiği bir giriş veya çıkış modülünü kurarak set üzerinde kolaylıkla kullanabilmesini sağlamak amacıyla üretilmiş bir modüldür.

BUTON ve DIP SWITCH MODÜLÜ (BDM)

• Dijital giriş (5V, 0V) yapabilmek amacıyla üzerine 8 adet buton yerleştirilen modüldür.
• Butonlara bağlanan 10K lık dirençlerle girişler pull-up yapılmıştır (5V’a bağlı olduğunda normalde lojik-1 verir). Butona basılınca lojik-0 (0V) modül çıkışına gönderilir.
• Bir port pinine girilen Lojik verinin sürekli "1”veya "0”olarak kalması gereken uygulamalarda kullanılabilecek bir de 8’li DIP switch bulunmaktadır. DIP switch On konumunda iken çıkış konektörüne lojik ”0”gönderilmektedir.

IR ve RF VERICI MODÜLÜ (IR&RF_V)

• IR ve RF ile uzaktan kumanda deneyleri yapmak için verici elemanların yer aldığı modüldür.
• IR (Infra Red) iletişim için, modül üzerinde IR verici LED ve modülasyon frekansını üreten LM555 devresi bulunmaktadır.
• RF (Radyo Frekans) iletişim için 433 MHz’lik ASK verici devresi yer alır.

ROTARY PULSE ENCODER MODÜLÜ (ROTARY)

• Üzerinde Rotary Pulse Encoder ve bu RPE’nin ürettiği kodlanmış dijital çıkışı görebilmek amacıyla iki adet LED bulunan modüldür.
• RPE, genellikle ses üreten cihazlarda volume ayarını dijital olarak yapmak amacıyla kullanılır. Dijital pot olarak da adlandırılmaktadır. Bu elemanın çalışmasını öğrenebilmek ve uygulamalar geliştirebilmek için tasarlanmış çok kullanışlı bir modüldür.

1-25 KHz KARE DALGA OSİLATÖR MODÜLÜ (OSC)

• 1-25 KHz arasında kare dalga üreten modüldür. Modül üzerindeki LM555 entegresinden alınan osilatör frekansını ayarlamak için 4 adet 2’li jumper ile farklı kapasitede kondansatörler seçilebilmektedir.
• Seçilen frekans aralıklarında lineer değişebilen frekanslar elde etmek için bir adet trimpot bulunmaktadır.

I2C İLETİŞİM MODÜLÜ (I2C)

• I2C seri iletişim modu ile iletişim sağlanabilecek elemanlarla uygulamalar yapabilmek amacıyla hazırlanan bir modüldür.
• 24Cxx serisi EEPROM’ların AVR’ye harici olarak bağlantısı ve veri alış veriş uygulamaları yapılabilir. Devre üzerinde 24C32 ve PCF8583 entegreleri hazır olarak bulunmaktadır.
• Ayrıca bu devre ile PCF8583 takılı bulunan sokete DS1307 dijital ısı sensörünü de takarak deneyebilirsiniz.
• Saat uygulamalarında gerekli hassasiyeti sağlamak için gerekli olan 32 KHz’lik kristal osilatör devre modül üzerindedir.

IR ve RF ALICI MODÜLÜ (IR&RF_A)

• IR ve RF ile uzaktan kumanda deneyleri yapmak için alıcı elemanların yer aldığı modüldür.
• IR (Infra Red) iletişim için devre üzerinde 38 KHz’lik IR alıcı, RF (radyo Frekans) iletişim için 433 MHz’lik RF alıcı devresi elemanları bulunmaktadır.
