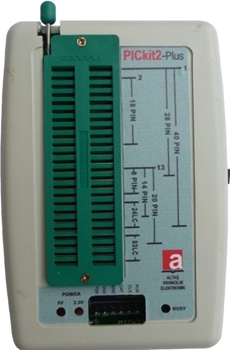

PICkit 2 Plus+PTG

(PIC Mikrodenetleyici Programlama Cihazı)

PICkit 2 Plus+PTG paketi ile birlikte verilenler:

İsteğe bağlı olarak PICkit2 STD ile satın alınabilecek ICSP kablosu TUNIK6 ve ICSP kablosu RJ11

PICkit 2, Microchip firmasının PIC mikrodenetleyicileri programlamak ve debug (hata ayıklama) yapmak amacıyla dizayn ettiği, bilgisayarın USB portundan PIC’leri ve seri EEPROM’ları programlayan bir kittir. Orijinal PICkit 2 programlamayı ICSP (Devre üzeri seri programlama) özelliğini kullanarak yapabilmektedir.

Altaş üretimi olan 3 farklı PICkit 2 versiyonunda microchip’in orijinal devresi ve yazılımı aynen uygulanarak tüm özellikleri aynen korunmuş, ZIF soket eklenerek daha kullanışlı hale getirilmiştir. Orijinal PICkit 2’nin programladığı tüm PIC’leri aynı güvenirlikte hem ZIF soket üzerinde hem de ICSP yöntemiyle programlayabilmektedir.

Aşağıdaki tabloda PICkit 2-Plus+PTG, PICkit 2-Plus ve PICkit2 STD programlayıcı/debugger ürünlerinin ve Microchip firmasının üretimi olan orijinal PICkit 2’nin özellikleri karşılaştırmalı olarak verilmiştir. Tablo incelendiğinde de görülecektir ki en alt versiyon olarak ürettiğimiz PICkit 2-STD adlı programlayıcı/debugger bile Türkiye elektronik piyasasında üretilen kopyalarına (Klon) göre ilave özelliklere sahiptir.

ALTAŞ ürünlerinin piyasada bulunan diğer yerli ürünlerden en önemli farklarından birisi de, Türkçe olarak detaylı bir biçimde hazırlanmış PICkit2'nin tüm özelliklerini (ICSP, DEBUG, Programmer-To-Go, Lojik cihaz olarak kullanımı)  uygulamalı olarak anlatan 52 sayfalık kullanım kılavuzunun bulunmasıdır.

Kullanıcının ihtiyacına göre seçebileceği, farklı versiyonlarda ürettiğimiz PICkit 2’lerin birbirinden farklı özelliklerini ve Türkiye elektronik piyasasında satılan ürünlerin standart özelliklerine ilave olarak üzerinde barındıran bazı önemli özelliklerini şöyle sıralayabiliriz:

1. PICkit 2 Plus + PTG (48 pin ZIF ve PROGRAMMER TO GO)

48 PIN ZIF soket

Programmer-To-Go özelliği

20 pinli PICleri ZIF soket üzerinden programlayabilme

24LCxx EEPROM’ları ZIF soket üzerinde programlayabilme

93LCxx EEPROM’ları ZIF soket üzerinde programlayabilme

2. PICkit 2 Plus (48 pin ZIF)

48 PIN ZIF soket

20 pinli PICleri ZIF soket üzerinden programlayabilme

24LCxx EEPROM’ları ZIF soket üzerinde programlayabilme

93LCxx EEPROM’ları ZIF soket üzerinde programlayabilme

3. PICkit 2 STD (STANDART)

a. 40 PIN ZIF soket

b. 24LCxx EEPROM’ları ZIF soket üzerinde programlayabilme

PICkit 2 Plus+PTG Programlayıcı/Debugger Özellikleri ve Karşılaştırmalar:

NOT: *¹:  "COF” uzantılı dosya üreten tüm PIC derleyicileri (Örneğin CCS C, MikroC, Hi-Tech C, MPLAB) ile debug özelliği kullanılabilir.

*² : ATMEL AVR mikrodenetleyicileri PICkit 2 donanımında herhangi bir değişiklik yapılmadan programlayabilmektedir. Bu özellik microchip’in orijinal PICkit 2 tasarımında yoktur. Kişisel olarak bazı program geliştiricilerinin proje olarak geliştirdikleri bir yöntem kullanılarak ATMEL AVR mikrodenetleyiciler ICSP özelliği kullanılarak programlanabilmektedir. Bu konuda internette yayımlanan birkaç sitedeki açıklamalar (İngilizce) uygulanabilir. Tüm riskler tarafınıza ait olmak üzere bu özelliği deneyebilirsiniz.

Programmer-To-Go Özelliği

Sadece PICkit 2 plus+PTG versiyonunda olan bu özellik; bir PIC’in belleğindeki tüm verileri dahili bir EEPROM belleğe yükledikten sonra aynı özelliğe sahip başka PIC’lere ZIF soket üzerinde veya ICSP yoluyla bilgisayar kullanmadan sadece bir güç kaynağı kullanarak programlamak için kullanılır. Programmer-To-Go (PTG) özelliğinin kullanılma alanları şunlardır:

1. Programlama esnasında herhangi bilgisayar ve yazılım kullanılmadığından gezici olarak farklı yerlerdeki cihazlar üzerindeki PIC’i sökmeden programını update yapmak isteyen teknisyenler için oldukça kullanışlıdır.

2. Programı bir defa EEPROM’a yazdıktan sonra programlayıcıyı bilgisayardan ayırıp, aynı cins PIC’lerin seri olarak programlaması yapılabilir. Genellikle seri üretim yapılan yerlerde hiçbir programlama deneyimi olmayan kişiler bile sadece bir butona basmak suretiyle ZIF sokete takılan bir PIC’in klonlanmasını (çoğaltmasını) yapabilirler.

DEBUG Özelliği

PICkit2 Programlayıcı/Debugger cihazınızı PICkit2 arayüzü kullanarak PIC programlama işlemleri için kullanabildiğiniz gibi, MPLAB IDE kullanarak hem programlayıcı hem de devre üzeri hata ayıklayıcı (ICD-In-circuit-debugger) olarak da kullanabilirsiniz. MPLAB IDE microchip firmasının hazırlamış olduğu ve web sitesinde ücretsiz olarak sunduğu program geliştirme ortamıdır.

ICD – devre üzeri hata ayıklama özelliği, devre üzerine gömülü olan bir PIC’e yazılan program çalışırken inceleyerek gerek donanımda gerekse yazılımda yapılan hataları görerek, gerekirse düzeltmeye yardımcı olan oldukça önemli bir özelliktir.

MPLAB IDE uygulamasıyla interaktif olarak çalışan PICkit2 Debug Express yazılımı programı çalıştırır, bir veya daha fazla durma noktası (Break point) kurularak istenildiği anda durdurur, istenildiğinde resetlenmesini sağlar, her bir komutu adım adım çalıştırır ve bu esnada PIC’in registerleri ve değişkenleri içerisinde meydana gelen sayısal değişiklikleri görmenize yardımcı olur.

MPLAB IDE uygulamasıyla assembly dilinde yazılmış olan programlara debug özelliği uygulanabildiği gibi, COF uzantılı dosya üreten birçok derleyici ile yazılmış olan programlara da debug özelliği uygulanabilir. Bunlarda derleyicilerden bazıları CCS C, MikroC, Hi-Tech C dir.

PICkit2'nin Lojik I/O Cihazı olarak Kullanım Özelliği

Lojik I/O cihazı iki modda çalışır:

 1. Lojik I/O modu

2. Lojik analizör modu

 Lojik I/O modu bir PIC veya dijital devreye TTL çıkış sinyali vermek veya gelen dijital sinyalin seviyesini görmek için oldukça kullanışlıdır. Lojik analizör modunda ise 3 ayrı dijital sinyalin dalga şeklini aynı bir osilaskop ekranında görüldüğü gibi gösterebilir. Bu özellik ayrıca UART, SPI ve I2C seri iletişim yollarına bağlandığında hata ayıklama amacıyla sinyal izlemek için kullanılabilecek oldukça yararlı özelliktir.

PICkit2 PLUS+PTG İle Programlanabilen Chip Listesi (PICkit2 readme.txt dosyasından alınmıştır.)

NOT: Aşağıda verilen liste DeviceFile v1.61 için geçerlidir. Daha sonra geliştirilen DeviceFile v1.62.14 update dosyasında yeni ilave edilen PIC'ler de programlanabilmektedir. Bu PIC'lerin listesi bu listenin sonunda bulunmaktadır. PicKit2 PLUS+PTG ile birlikte verilen ALTAŞ YAZILIM CD'si içerisindeki "PICkit 2 v2.61.00.zip Setup A.zip" kurulum dosyası açılıp, kurulum yapılınca DeviceFile v1.61 otomatik olarak kurulacaktır. Şayet, cihazınızın yeni ilave edilen PIC'leri de programlayabilmesini isterseniz aşağıda gösterilen 2 yoldan birisini yapınız:

1. ALTAŞ YAZILIM CD'si içerisinde MICROCHIP_PIC/PIC PROGRAMLAMA KARTLARI/PICkit 2/   klasör yolundan PK2DeviceFile.DAT dosyasını alarak PICkit2 yazılımının kurulduğu klasöre kopyalayınız (Normal olarak C:/Program Files (x86)/Microchip/PICkit 2 v2/ klasör yoluna kurulmuş olan eski versiyonu siliniz).

2. www.altaskitap.com internet sitemizin "DOSYA İNDİR" sekmesinden PK2DFUpdate-1-62-14.zip dosyasını indirerek açınız. Açılan bu zip dosyasından PK2DeviceFile.DAT dosyasını alarak PICkit2 yazılımının kurulduğu klasöre kopyalayınız (Normal olarak C:/Program Files (x86)/Microchip/PICkit 2 v2/ klasör yoluna kurulmuş olan eski versiyonu siliniz).

PK2DFUpdate-1-62-14.zip dosyası ile gelen ilave PIC'lerin listesi bu listenin sonunda verilmiştir.
