PICkit 2 Plus paketi ile birlikte verilenler:
|
Parça adı
|
Özelliği
|
|

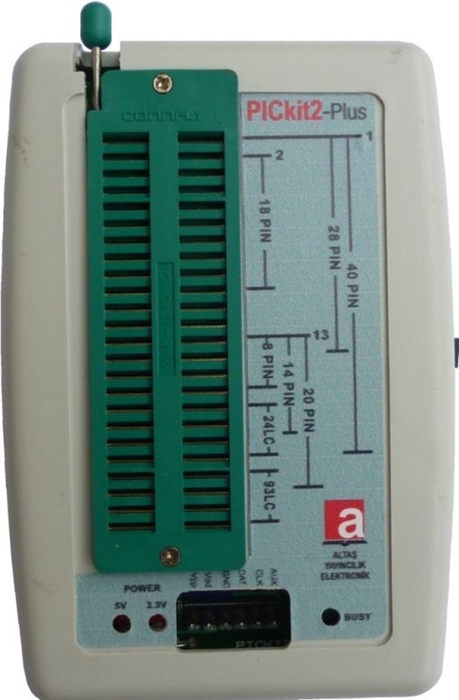

PICkit 2 Programlayıcı/Debugger
|
48 pin ZIF soketli PVC kutu içerisine montajlı.
|
|
USB iletişim kablosu
|
Her iki tarafı A tipi USB konektör 1,5m kablo.
|
|
Kullanım kılavuzu
|
Programlayıcı/Debugger donanımı ve PICkit 2 arayüz programının kullanım detaylarını içeren Türkçe kullanım kılavuzu.
|
|
ALTAŞ Yazılım CD’si
|
PICkit 2 arayüz programı ve kullanım kılavuzu PDF dosyasının içerisinde bulunduğu, lisans gerektirmeyen demo derleyici ve programları içeren CD-ROM.
|
İsteğe bağlı olarak PICkit2 STD ile satın alınabilecek ICSP kablosu TUNIK6 ve ICSP kablosu RJ11
PICkit 2, Microchip firmasının PIC mikrodenetleyicileri programlamak ve debug (hata ayıklama) yapmak amacıyla dizayn ettiği, bilgisayarın USB portundan PIC’leri ve seri EEPROM’ları programlayan bir kittir. Orijinal PICkit 2 programlamayı ICSP (Devre üzeri seri programlama) özelliğini kullanarak yapabilmektedir.
Şirketimizin üretimi olan 3 farklı PICkit 2 versiyonunda microchip’in orijinal devresi ve yazılımı aynen uygulanarak tüm özellikleri aynen korunmuş, ZIF soket eklenerek daha kullanışlı hale getirilmiştir. Orijinal PICkit 2’nin programladığı tüm PIC’leri aynı güvenirlikte hem ZIF soket üzerinde hem de ICSP yöntemiyle programlayabilmektedir.
Aşağıdaki tabloda PICkit 2-Plus+PTG, PICkit 2-Plus ve PICkit2 STD programlayıcı/debugger ürünlerinin ve Microchip firmasının üretimi olan orijinal PICkit 2’nin özellikleri karşılaştırmalı olarak verilmiştir. Tablo incelendiğinde de görülecektir ki en alt versiyon olarak ürettiğimiz PICkit2-STD adlı programlayıcı/debugger bile Türkiye elektronik piyasasında üretilen kopyalarına (Klon) göre ilave özelliklere sahiptir.
ALTAŞ ürünlerinin piyasada bulunan diğer yerli ürünlerden en önemli farklarından birisi de, Türkçe olarak detaylı bir biçimde hazırlanmış PICkit2'nin tüm özelliklerini (ICSP, DEBUG, Programmer-To-Go, Lojik cihaz olarak kullanımı) uygulamalı olarak anlatan 52 sayfalık kullanım kılavuzunun bulunmasıdır.
Kullanıcının ihtiyacına göre seçebileceği, farklı versiyonlarda ürettiğimiz PICkit 2’lerin birbirinden farklı özelliklerini ve Türkiye elektronik piyasasında satılan ürünlerin standart özelliklerine ilave olarak üzerinde barındıran bazı önemli özelliklerini şöyle sıralayabiliriz:
1. PICkit 2-Plus + PTG (48 pin ZIF ve PROGRAMMER TO GO)
a. 48 PIN ZIF soket.
b. Programmer-To-Go özelliği.
c. 20 pinli PICleri ZIF soket üzerinden programlayabilme.
d. 24LCxx EEPROM’ları ZIF soket üzerinde programlayabilme.
e. 93LCxx EEPROM’ları ZIF soket üzerinde programlayabilme.
2. PICkit 2 – Plus (48 pin ZIF)
a. 48 PIN ZIF soket.
b. 20 pinli PICleri ZIF soket üzerinden programlayabilme.
c. 24LCxx EEPROM’ları ZIF soket üzerinde programlayabilme.
d. 93LCxx EEPROM’ları ZIF soket üzerinde programlayabilme.
3. PICkit 2 STD (STANDART)
a. 40 PIN ZIF soket.
b. 24LCxx EEPROM’ları ZIF soket üzerinde programlayabilme.
PICkit 2 Plus Programlayıcı/Debugger Özellikleri ve Karşılaştırmalar:
|
|
ALTAŞ PICkit2
|
Microchip PICkit2
|
|
Özellikler
|
PICkit 2 Plus + PTG
|
PICkit 2 Plus
|
PICkit 2 STD
|
PICkit 2
|
|
Windows (98, XP, Vista, Win7, Win8, Win10) PICkit 2programlayıcı arayüz yazılımı ile uyumluluğu.
|
Evet
|
Evet
|
Evet
|
Evet
|
|
PIC10F, PIC12F, PIC16F, PIC18F, PIC24, dsPIC30, dsPIC33, ve PIC32 ailelerinden 8 bit, 16 bit ve 32 bit PIC’leri ICSP modu ile programlama özelliği.
|
Evet
|
Evet
|
Evet
|
Evet
|
|
Harici güç kaynağı gereksinimi olmadan programlama
|
Evet
|
Evet
|
Evet
|
Evet
|
|
8/14/18/28/40 pinli PIC’leri (8 bit) ZIF soket üzerinde Programlama özelliği.
|
Evet
|
Evet
|
Evet
|
Hayır
|
|
Otomatik chip tanıma özelliği
|
Evet
|
Evet
|
Evet
|
Evet
|
|
20 pinli PIC’leri ZIF soket üzerinde programlama özelliği.
|
Evet
|
Evet
|
Hayır
|
Hayır
|
|
24LCxx EEPROM’ları ZIF soket üzerinde programlama.
|
Evet
|
Evet
|
Evet
|
Hayır
|
|
93LCxx EEPROM’ları ZIF soket üzerinde programlama.
|
Evet
|
Evet
|
Hayır
|
Hayır
|
|
11LCxx, 24LCxx, 25LCxx, 93LCxx ve KEELOQ EEPROM’ları ICSP modu ile programlama.
|
Evet
|
Evet
|
Evet
|
Evet
|
|
DEBUGGER (Hata ayıklama) özelliği. *1
|
Evet
|
Evet
|
Evet
|
Evet
|
|
Microchip sitesinden otomatik güncelleme özelliği
|
Evet
|
Evet
|
Evet
|
Evet
|
|
Programmer-To-Go (PTG) (bilgisayara ihtiyaç duymadan programlama) ICSP veya ZIF soket üzerinden programlama özelliği.
|
Evet
|
Hayır
|
Hayır
|
Evet
|
|
2x512 Kbit EEPROM (dahili program saklama belleği).
|
Evet
|
Hayır
|
Hayır
|
Evet
|
|
Programmer-To-Go modunda USB gerilimi ile besleme.
|
Evet
|
Hayır
|
Hayır
|
Hayır
|
|
Programmer-To-Go modunda harici 5V güç kaynağı ile besleme.
|
Evet
|
Hayır
|
Hayır
|
Evet
|
|
Programmer-To-Go modunu gösteren TARGET LED’i.
|
Evet
|
Hayır
|
Hayır
|
Evet
|
|
ICSP ve ZIF soket modunda bilgisayarın USB portundan besleme gerilimi.
|
Evet
|
Evet
|
Evet
|
Evet
|
|
5V ve 3.3V luk dahili besleme gerilimini seçme jumper’ı.
|
Evet
|
Evet
|
Evet
|
Hayır
|
|
5V ve 3.3V gerilim modunu gösteren LED’ler.
|
Evet
|
Evet
|
Evet
|
Hayır
|
|
3 kanal dijital sinyal dalga şeklini gösteren Lojik analizör özelliği (Lojik Tool özelliği).
|
Evet
|
Evet
|
Evet
|
Evet
|
|
4 kanal TTL Lojik I/O sinyali gönderme ve okuma özelliği (UART Tool özelliği)
|
Evet
|
Evet
|
Evet
|
Evet
|
|
Özel UART yazılımı kullanarak SPI ve I2C seri iletişim hatalarını ayıklama özelliği.
|
Evet
|
Evet
|
Evet
|
Evet
|
|
Harici fiziksel ve elektriksel etkilerden koruma için özel antistatik plastik kutu içerisinde bulunma özelliği.
|
Evet
|
Evet
|
Evet
|
Evet
|
|
ATMEL mikrodenetleyicileri programlayabilme özelliği. *2
|
Evet
|
Evet
|
Evet
|
Evet
|
NOT: *1: "COF” uzantılı dosya üreten tüm PIC derleyicileri (Örneğin CCS C, MikroC, Hi-Tech C, MPLAB) ile debug özelliği kullanılabilir.
*2 : ATMEL AVR mikrodenetleyicileri PICkit 2 donanımında herhangi bir değişiklik yapılmadan programlayabilmektedir. Bu özellik microchip’in orijinal PICkit 2 tasarımında yoktur. Kişisel olarak bazı program geliştiricilerinin proje olarak geliştirdikleri bir yöntem kullanılarak ATMEL AVR mikrodenetleyiciler ICSP özelliği kullanılarak programlanabilmektedir. Bu konuda internette yayımlanan birkaç sitedeki açıklamalar (İngilizce) uygulanabilir. Tüm riskler tarafınıza ait olmak üzere bu özelliği deneyebilirsiniz.
Programmer-To-Go Özelliği
Sadece PICkit 2 plus+PTG versiyonunda olan bu özellik; bir PIC’in belleğindeki tüm verileri dahili bir EEPROM belleğe yükledikten sonra aynı özelliğe sahip başka PIC’lere ZIF soket üzerinde veya ICSP yoluyla bilgisayar kullanmadan sadece bir güç kaynağı kullanarak programlamak için kullanılır. Programmer-To-Go (PTG) özelliğinin kullanılma alanları şunlardır:
1. Programlama esnasında herhangi bilgisayar ve yazılım kullanılmadığından gezici olarak farklı yerlerdeki cihazlar üzerindeki PIC’i sökmeden programını update yapmak isteyen teknisyenler için oldukça kullanışlıdır.
2. Programı bir defa EEPROM’a yazdıktan sonra programlayıcıyı bilgisayardan ayırıp, aynı cins PIC’lerin seri olarak programlaması yapılabilir. Genellikle seri üretim yapılan yerlerde hiçbir programlama deneyimi olmayan kişiler bile sadece bir butona basmak suretiyle ZIF sokete takılan bir PIC’in klonlanmasını (çoğaltmasını) yapabilirler.
DEBUG Özelliği
PICkit2 Programlayıcı/Debugger cihazınızı PICkit2 arayüzü kullanarak PIC programlama işlemleri için kullanabildiğiniz gibi, MPLAB IDE kullanarak hem programlayıcı hem de devre üzeri hata ayıklayıcı (ICD-In-circuit-debugger) olarak da kullanabilirsiniz. MPLAB IDE microchip firmasının hazırlamış olduğu ve web sitesinde ücretsiz olarak sunduğu program geliştirme ortamıdır.
ICD – devre üzeri hata ayıklama özelliği, devre üzerine gömülü olan bir PIC’e yazılan program çalışırken inceleyerek gerek donanımda gerekse yazılımda yapılan hataları görerek, gerekirse düzeltmeye yardımcı olan oldukça önemli bir özelliktir.
MPLAB IDE uygulamasıyla interaktif olarak çalışan PICkit2 Debug Express yazılımı programı çalıştırır, bir veya daha fazla durma noktası (Break point) kurularak istenildiği anda durdurur, istenildiğinde resetlenmesini sağlar, her bir komutu adım adım çalıştırır ve bu esnada PIC’in registerleri ve değişkenleri içerisinde meydana gelen sayısal değişiklikleri görmenize yardımcı olur.
MPLAB IDE uygulamasıyla assembly dilinde yazılmış olan programlara debug özelliği uygulanabildiği gibi, COF uzantılı dosya üreten birçok derleyici ile yazılmış olan programlara da debug özelliği uygulanabilir. Bunlarda derleyicilerden bazıları CCS C, MikroC, Hi-Tech C dir.
PICkit2'nin Lojik I/O Cihazı olarak Kullanım Özelliği:
Lojik I/O cihazı iki modda çalışır:
1. Lojik I/O modu
2. Lojik analizör modu
Lojik I/O modu bir PIC veya dijital devreye TTL çıkış sinyali vermek veya gelen dijital sinyalin seviyesini görmek için oldukça kullanışlıdır. Lojik analizör modunda ise 3 ayrı dijital sinyalin dalga şeklini aynı bir osilaskop ekranında görüldüğü gibi gösterebilir. Bu özellik ayrıca UART, SPI ve I2C seri iletişim yollarına bağlandığında hata ayıklama amacıyla sinyal izlemek için kullanılabilecek oldukça yararlı özelliktir.
===============================================================
PICkit2 PLUS İle Programlanabilen Chip Listesi (PICkit2 readme.txt dosyasından alınmıştır.)
NOT: Aşağıda verilen liste DeviceFile v1.61 için geçerlidir. Daha sonra geliştirilen DeviceFile v1.62.14 update dosyasında yeni ilave edilen PIC'ler de programlanabilmektedir. Bu PIC'lerin listesi bu listenin sonunda bulunmaktadır. PicKit2 PLUS ile birlikte verilen ALTAŞ YAZILIM CD'si içerisindeki "PICkit 2 v2.61.00.zip Setup A.zip" kurulum dosyası açılıp, kurulum yapılınca DeviceFile v1.61 otomatik olarak kurulacaktır. Şayet, cihazınızın yeni ilave edilen PIC'leri de programlayabilmesini isterseniz aşağıda gösterilen 2 yoldan birisini yapınız:
1. ALTAŞ YAZILIM CD'si içerisinde MICROCHIP_PIC/PIC PROGRAMLAMA KARTLARI/PICkit 2/ klasör yolundan PK2DeviceFile.DAT dosyasını alarak PICkit2 yazılımının kurulduğu klasöre kopyalayınız (Normal olarak C:/Program Files (x86)/Microchip/PICkit 2 v2/ klasör yoluna kurulmuş olan eski versiyonu siliniz).
2. www.altaskitap.com internet sitemizin "DOSYA İNDİR" sekmesinden PK2DFUpdate-1-62-14.zip dosyasını indirerek açınız. Açılan bu zip dosyasından PK2DeviceFile.DAT dosyasını alarak PICkit2 yazılımının kurulduğu klasöre kopyalayınız (Normal olarak C:/Program Files (x86)/Microchip/PICkit 2 v2/ klasör yoluna kurulmuş olan eski versiyonu siliniz).
PK2DFUpdate-1-62-14.zip dosyası ile gelen ilave PIC'lerin listesi bu listenin sonunda verilmiştir.
-----------------------------------------------------------------
1. Device Support List-----------------------------------------------------------------
* Indicates new parts supported in this release with v1.61 of the device file.+ Indicates parts that require 4.75V minimum VDD for programming. PICkit 2 may not be able to generate sufficiently high VDD, so an external 5.0v power supply may be required.# indicates Midrange parts that support low Vdd programming
Baseline Devices----------------PIC10F200 PIC10F202 PIC10F204 PIC10F206PIC10F220 PIC10F222PIC12F508 PIC12F509 PIC12F510PIC12F519 PIC16F505 PIC16F506 PIC16F526 PIC16F54 PIC16F57 PIC16F59
Midrange/Standard Devices---------------->> All 'LF' versions of devices are supportedPIC12F609 PIC12HV609PIC12F615 PIC12HV615 PIC12F629 PIC12F635# PIC12F675 PIC12F683#PIC16F610 PIC16HV610 PIC16F616 PIC16HV616PIC16F627 PIC16F628 PIC16F639 PIC16F627A PIC16F628A PIC16F648APIC16F630 PIC16F631 PIC16F636# PIC16F676PIC16F677 PIC16F684# PIC16F685# PIC16F687#PIC16F688# PIC16F689# PIC16F690# PIC16F72+PIC16F73+ PIC16F74+ PIC16F76+ PIC16F77+PIC16F716 PIC16F737+ PIC16F747+ PIC16F767+ PIC16F777+PIC16F785 PIC16HV785 PIC16F84A PIC16F87# PIC16F88#PIC16F818# PIC16F819# PIC16F870 PIC16F871 PIC16F872 PIC16F873 PIC16F874 PIC16F876 PIC16F877 PIC16F873A PIC16F874A PIC16F876A PIC16F877APIC16F882#PIC16F883# PIC16F884# PIC16F886# PIC16F887#PIC16F913# PIC16F914# PIC16F916# PIC16F917#PIC16F946#
Midrange/1.8V Min Devices----------------PIC16F722 PIC16LF722 PIC16F723 PIC16LF723 PIC16F724 PIC16LF724 PIC16F726 PIC16LF726 PIC16F727 PIC16LF727
PIC16F1933 PIC16F1934 PIC16F1936 PIC16F1937 PIC16F1938 PIC16F1939 PIC16LF1933 PIC16LF1934 PIC16LF1936 PIC16LF1937 PIC16LF1938 PIC16LF1939
PIC18F Devices-------------->> All 'LF' versions of devices are supportedPIC18F242 PIC18F252 PIC18F442 PIC18F452PIC18F248 PIC18F258 PIC18F448 PIC18F458PIC18F1220 PIC18F1320 PIC18F2220 PIC18F1230 PIC18F1330 PIC18F1330-ICD PIC18F2221 PIC18F2320 PIC18F2321 PIC18F2331 PIC18F2410 PIC18F2420 PIC18F2423 PIC18F2431PIC18F2450 PIC18F2455 PIC18F2458 PIC18F2480PIC18F2510 PIC18F2515 PIC18F2520 PIC18F2523 PIC18F2525 PIC18F2550 PIC18F2553 PIC18F2580PIC18F2585PIC18F2610 PIC18F2620 PIC18F2680 PIC18F2682 PIC18F2685 PIC18F4220 PIC18F4221 PIC18F4320 PIC18F4321 PIC18F4331 PIC18F4410 PIC18F4420 PIC18F4423 PIC18F4431 PIC18F4450 PIC18F4455 PIC18F4458PIC18F4480 PIC18F4510 PIC18F4515 PIC18F4520 PIC18F4523 PIC18F4525 PIC18F4550 PIC18F4553 PIC18F4580PIC18F4585PIC18F4610 PIC18F4620 PIC18F4680 PIC18F4682 PIC18F4685 PIC18F6310 PIC18F6390 PIC18F6393 PIC18F6410 PIC18F6490 PIC18F6493 PIC18F6520PIC18F6525 PIC18F6527 PIC18F6585 PIC18F6620 PIC18F6621 PIC18F6622PIC18F6627 PIC18F6628 PIC18F6680 PIC18F6720PIC18F6722 PIC18F6723 PIC18F8310 PIC18F8390 PIC18F8393 PIC18F8410PIC18F8490 PIC18F8493 PIC18F8520 PIC18F8525 PIC18F8527 PIC18F8585 PIC18F8620 PIC18F8621 PIC18F8622 PIC18F8627PIC18F8628PIC18F8680 PIC18F8720 PIC18F8722PIC18F8723
PIC18F_J_ Devices-----------------PIC18F24J10 PIC18LF24J10 PIC18F24J11 PIC18LF24J11 PIC18F24J50 PIC18LF24J50 PIC18F25J10 PIC18LF25J10 PIC18F25J11 PIC18LF25J11 PIC18F25J50 PIC18LF25J50 PIC18F26J11 PIC18LF26J11 PIC18F26J50 PIC18LF26J50 PIC18F44J10 PIC18LF44J10PIC18F44J11 PIC18LF44J11 PIC18F44J50 PIC18LF44J50 PIC18F45J10 PIC18LF45J10PIC18F45J11 PIC18LF45J11 PIC18F45J50 PIC18LF45J50 PIC18F46J11 PIC18LF46J11 PIC18F46J50 PIC18LF46J50 PIC18F63J11 PIC18F63J90 PIC18F64J11 PIC18F64J90PIC18F65J10 PIC18F65J11 PIC18F65J15 PIC18F65J50PIC18F65J90 PIC18F66J10 PIC18F66J11 PIC18F66J15 PIC18F66J16 PIC18F66J50 PIC18F66J55 PIC18F66J60 PIC18F66J65 PIC18F66J90 PIC18F67J10 PIC18F67J11 PIC18F67J50 PIC18F67J60 PIC18F67J90 PIC18F83J11 PIC18F83J90 PIC18F84J11 PIC18F84J90 PIC18F85J10 PIC18F85J11 PIC18F85J15 PIC18F85J50PIC18F85J90 PIC18F86J10 PIC18F86J11 PIC18F86J15 PIC18F86J16 PIC18F86J50 PIC18F86J55 PIC18F86J60 PIC18F86J65 PIC18F86J90 PIC18F87J10 PIC18F87J11 PIC18F87J50 PIC18F87J60PIC18F87J90 PIC18F96J60 PIC18F96J65 PIC18F97J60
PIC18F_K_ Devices-----------------PIC18F13K22 PIC18LF13K22 PIC18F14K22 PIC18LF14K22 PIC18F13K50 PIC18LF13K50 PIC18F14K50 PIC18LF14K50 PIC18F14K50-ICD PIC18F23K20 PIC18F24K20 PIC18F25K20 PIC18F26K20 PIC18F43K20 PIC18F44K20 PIC18F45K20 PIC18F46K20
PIC24 Devices-------------PIC24F04KA200 PIC24F04KA201 PIC24F08KA101 PIC24F08KA102 PIC24F16KA101 PIC24F16KA102 NOTE: To program PIC24F-KA- devices with MCLR used as IO, Tools > Use High Voltage Program Entry must be enabled.
PIC24FJ16GA002 PIC24FJ16GA004 PIC24FJ32GA002 PIC24FJ32GA004 PIC24FJ32GA102 PIC24FJ32GA104 PIC24FJ48GA002 PIC24FJ48GA004 PIC24FJ64GA002 PIC24FJ64GA004 PIC24FJ64GA102 PIC24FJ64GA104
PIC24FJ64GA006 PIC24FJ64GA008 PIC24FJ64GA010 PIC24FJ96GA006 PIC24FJ96GA008 PIC24FJ96GA010 PIC24FJ128GA006 PIC24FJ128GA008 PIC24FJ128GA010 PIC24FJ128GA106 PIC24FJ128GA108 PIC24FJ128GA110 PIC24FJ192GA106 PIC24FJ192GA108 PIC24FJ192GA110 PIC24FJ256GA106 PIC24FJ256GA108 PIC24FJ256GA110
PIC24FJ32GB002 PIC24FJ32GB004 PIC24FJ64GB002 PIC24FJ64GB004
PIC24FJ64GB106 PIC24FJ64GB108 PIC24FJ64GB110 PIC24FJ128GB106 PIC24FJ128GB108 PIC24FJ128GB110 PIC24FJ192GB106 PIC24FJ192GB108 PIC24FJ192GB110 PIC24FJ256GB106 PIC24FJ256GB108 PIC24FJ256GB110
PIC24HJ12GP201 PIC24HJ12GP202 PIC24HJ16GP304 PIC24HJ32GP202 PIC24HJ32GP204 PIC24HJ32GP302 PIC24HJ32GP304PIC24HJ64GP202 PIC24HJ64GP204PIC24HJ64GP206 PIC24HJ64GP210 PIC24HJ64GP502PIC24HJ64GP504 PIC24HJ64GP506 PIC24HJ64GP510 PIC24HJ128GP202 PIC24HJ128GP204PIC24HJ128GP206 PIC24HJ128GP210 PIC24HJ128GP306 PIC24HJ128GP310 PIC24HJ128GP502 PIC24HJ128GP504PIC24HJ128GP506 PIC24HJ128GP510 PIC24HJ256GP206 PIC24HJ256GP210 PIC24HJ256GP610
dsPIC33 Devices---------------dsPIC33FJ06GS101 dsPIC33FJ06GS102 dsPIC33FJ06GS202 dsPIC33FJ16GS402 dsPIC33FJ16GS404 dsPIC33FJ16GS502 dsPIC33FJ16GS504
dsPIC33FJ12GP201 dsPIC33FJ12GP202 dsPIC33FJ16GP304 dsPIC33FJ32GP202 dsPIC33FJ32GP204 dsPIC33FJ32GP302 dsPIC33FJ32GP304 dsPIC33FJ64GP202 dsPIC33FJ64GP204 dsPIC33FJ64GP206 dsPIC33FJ64GP306 dsPIC33FJ64GP310 dsPIC33FJ64GP706 dsPIC33FJ64GP708 dsPIC33FJ64GP710 dsPIC33FJ64GP802 dsPIC33FJ64GP804 dsPIC33FJ128GP202 dsPIC33FJ128GP204 dsPIC33FJ128GP206 dsPIC33FJ128GP306 dsPIC33FJ128GP310 dsPIC33FJ128GP706 dsPIC33FJ128GP708 dsPIC33FJ128GP710 dsPIC33FJ256GP506 dsPIC33FJ256GP510 dsPIC33FJ256GP710 dsPIC33FJ128GP802 dsPIC33FJ128GP804
dsPIC33FJ12MC201 dsPIC33FJ12MC202 dsPIC33FJ16MC304 dsPIC33FJ32MC202 dsPIC33FJ32MC204 dsPIC33FJ32MC302 dsPIC33FJ32MC304 dsPIC33FJ64MC202 dsPIC33FJ64MC204 dsPIC33FJ64MC506 dsPIC33FJ64MC508 dsPIC33FJ64MC510 dsPIC33FJ64MC706 dsPIC33FJ64MC710 dsPIC33FJ64MC802 dsPIC33FJ64MC804 dsPIC33FJ128MC202 dsPIC33FJ128MC204 dsPIC33FJ128MC506 dsPIC33FJ128MC510 dsPIC33FJ128MC706 dsPIC33FJ128MC708 dsPIC33FJ128MC710 dsPIC33FJ256MC510 dsPIC33FJ256MC710 dsPIC33FJ128MC802 dsPIC33FJ128MC804
dsPIC30 Devices---------------dsPIC30F2010 dsPIC30F2011 dsPIC30F2012dsPIC30F3010 dsPIC30F3011 dsPIC30F3012dsPIC30F3013 dsPIC30F3014 dsPIC30F4011 dsPIC30F4012 dsPIC30F4013dsPIC30F5011^ dsPIC30F5013^ dsPIC30F5015dsPIC30F5016 dsPIC30F6010A dsPIC30F6011A dsPIC30F6012AdsPIC30F6013A dsPIC30F6014A dsPIC30F6015
^ These 2 devices are not supported for low VDD programming.
dsPIC30 SMPS Devices--------------------dsPIC30F1010dsPIC30F2020 dsPIC30F2023
PIC32 Devices--------------------PIC32MX320F032H PIC32MX320F064H PIC32MX320F128L PIC32MX320F128H PIC32MX340F128H PIC32MX340F128LPIC32MX340F256H PIC32MX340F512H*PIC32MX360F256L PIC32MX360F512L PIC32MX420F032H PIC32MX440F128L PIC32MX440F128H PIC32MX440F256H PIC32MX440F512H PIC32MX460F256L PIC32MX460F512L
KEELOQ HCS Devices------------------HCS200 HCS201 HCS300 HCS301 HCS320 HCS360 HCS361 HCS362
HCSxxx File -> Import HEx Notes:The first line only may be imported from SQTP *.NUM files generated by the KEELOQ tool in MPLAB.
Connections for HCS devices --------------------------------------- PICkit 2 Pin HCS Device Pin (2) Vdd 8 (3) GND 5 (5) PGC /3 HCS20x, 320 \\3 -or- 4 HCS30x, 36x (4) PGD 6 (1) VPP 2 HCS360, 361 only
MCP250xx CAN Devices--------------------MCP25020 MCP25025 MCP25050 MCP25055
!!IMPORTANT!! - MCP250xx devices are OTP and can only be programmed once.
Connections for MCP250xx devices --------------------------------------- PICkit 2 Pin MCP Device Pin (DIP)(1) Vpp 11 Vpp (2) Vdd 14 VDD- The MCP device MUST be powered from PICkit 2! (3) GND 7 Vss (4) PGD 5 DATA (5) PGC 6 CLOCK
Serial EEPROM Devices---------------------NOTE: Other supported voltage grades are listed in parentheses next to the device. Select the "LC" part number to program these other voltage grades.
11LC010 (AA) 11LC020 (AA) 11LC040 (AA) 11LC080 (AA) 11LC160 (AA)
24LC00 (AA)(C) 25LC010A (AA) 24LC01B (AA) 25LC020A (AA) 24LC02B (AA) 25LC040A (AA) 24LC04B (AA) 25LC080A (AA) 24LC08B (AA) 25LC080B (AA) 24LC16B (AA) 25LC160A (AA) 24LC32A (AA) 25LC160B (AA) 24LC64 (AA)(FC) 25LC320A (AA)24LC128 (AA)(FC) 25LC640A (AA) 24LC256 (AA)(FC) 25LC128 (AA) 24LC512 (AA)(FC) 25LC256 (AA) 24LC1025 (AA)(FC) 25LC512 (AA) 25LC1024 (AA)
93LC46A/B/C (AA)(-C) 93LC56A/B/C (AA)(-C) 93LC66A/B/C (AA)(-C) 93LC76A/B/C (AA)(-C) 93LC86A/B/C (AA)(-C)
Connections for 11LC devices --------------------------------------- PICkit 2 Pin 11LC Device Pin (DIP) (2) Vdd ! 8 Vcc (3) GND 4 Vss (6) AUX 5 SCIO
! 11LC devices may not program properly below 3.6V VDD. This is a limitation of the PICkit 2 AUX IO pin.
Connections for 24LC devices --------------------------------------- PICkit 2 Pin 24LC Device Pin (DIP) (2) Vdd ! 8 Vcc (3) GND 4 Vss (5) PGC 6 SCL (driven as push-pull) (6) AUX 5 SDA (requires pullup) 7 WP - disabled (GND) 1, 2, 3 Ax pins Connect to Vdd or GND per datasheet and to set address
! 24LC devices may not program properly below 3.6V VDD. This is a limitation of the PICkit 2 AUX IO pin.
Connections for 25LC devices --------------------------------------- PICkit 2 Pin 25LC Device Pin (DIP) (1) VPP 1 nCS (2) Vdd 8 Vcc (3) GND 4 Vss (4) PGD 2 SO (5) PGC 6 SCK (6) AUX 5 SI 7 nHOLD - disabled (Vdd) 3 nWP - disabled (Vdd)
Connections for 93LC devices --------------------------------------- PICkit 2 Pin 93LC Device Pin (DIP) (1) VPP 1 CS (2) Vdd 8 Vcc (3) GND 5 Vss (4) PGD 4 DO (5) PGC 2 CLK (6) AUX 3 DI 7 PE - enabled (Vdd) 6 'C' Device ORG Set to select word size
DeviceFile v1.62.14 update dosyasında yeni ilave edilen PIC'lerin listesi New PICs inPK2devicefile.dat V1.62.14 since V1.62.09
=====================================================
PIC10F320
PIC10F322
PIC10LF320
PIC10LF322
PIC16F1503
PIC16F1507
PIC16F1508
PIC16F1509
PIC16LF1503
PIC16LF1507
PIC16LF1508
PIC16LF1509
PIC18F26K80
New PICs inPK2devicefile.dat V1.62.09 since V1.61.00
=====================================================
dsPIC33FJ256GP506A
dsPIC33FJ256GP510A
dsPIC33FJ256GP710A
PIC12F1822
PIC12F1840
PIC12F617
PIC12F752
PIC12HV752
PIC12LF1822
PIC12LF1840
PIC16F1516
PIC16F1517
PIC16F1518
PIC16F1519
PIC16F1526
PIC16F1527
PIC16F1782
PIC16F1783
PIC16F1823
PIC16F1824
PIC16F1825
PIC16F1826
PIC16F1827
PIC16F1828
PIC16F1829
PIC16F1847
PIC16F1933
PIC16F1946
PIC16F1947
PIC16F707
PIC16F720
PIC16F721
PIC16F722A
PIC16F723A
PIC16LF1516
PIC16LF1517
PIC16LF1518
PIC16LF1519
PIC16LF1526
PIC16LF1527
PIC16LF1782
PIC16LF1783
PIC16LF1823
PIC16LF1824
PIC16LF1825
PIC16LF1826
PIC16LF1827
PIC16LF1828
PIC16LF1847
PIC16LF1902
PIC16LF1903
PIC16LF1904
PIC16LF1906
PIC16LF1907
PIC16LF1933
PIC16LF1946
PIC16LF1947
PIC16LF707
PIC16LF720
PIC16LF721
PIC16LF722A
PIC18F23K22
PIC18F24K22
PIC18F25K22
PIC18F26K22
PIC18F43K22
PIC18F44K22
PIC18F45K22
PIC18F46K22
PIC18LF23K22
PIC18LF24K22
PIC18LF25K22
PIC18LF26K22
PIC18LF43K22
PIC18LF44K22
PIC18LF45K22
PIC18LF46K22
